（摘自 江西中醫學院學報2 0 0 9年1 2月第2 1卷第6期JOURNALOFJIANGXIUNIVERSITYOFTCM 2009Vol.21No.6）

背肌筋膜疼痛綜合征患者穴位熱敏電學特征的研究

★　陳更新1　陳日新2　張波2 (1.江西省中醫針灸門診部　南昌330006;2.江西中醫學院附屬醫院　南昌330006)

摘要:目的:通過對背肌筋膜疼痛綜合征患者熱敏穴特征的研究,為臨床客觀探測熱敏穴及熱敏灸的規范操作提供依據。方法:應用波特分析方法辨識熱敏穴的電學性質,獲得熱敏穴拓樸結構與元件參數,了解其電學特征。結果:熱敏穴組織電學網絡的電學元件性質是電阻與電容,其拓樸結構為一電阻(R 1)與一電容(C)并聯后再與一電阻(R 0)串聯的結構,且熱敏穴較其對照點呈現較高電容的特征,有統計學上顯著性差別。結論:熱敏穴具有相對較高電容的特征,為今后臨床客觀檢測熱敏穴提供了依據。

關鍵詞:背肌筋膜疼痛綜合征;熱敏穴;電學特征

中圖分類號:R 246.1　　文獻標識碼:A

穴位的本質是狀態之別。穴位熱敏化態是新發現的一種穴位敏化類型,其最佳刺激為艾灸熱刺激,極易激發灸性感傳(90%的出現率)乃至氣至病所,療效優于常規靜息態經穴的艾灸療法[1～ 4]。然而目前穴位熱敏化態僅能依靠患者對艾灸刺激的主觀感覺來定位,尚不能客觀顯示,這使熱敏灸療法的推廣應用受到限制。因此,有必要對穴位熱敏的電學特征進行研究,為臨床客觀檢測穴位熱敏態及規范熱敏灸療法提供依據。

1　方法

1.1　研究對象

1.1.1　診斷標準　參照Simons 1990肌筋膜疼痛綜合征診斷的臨床標準[5](見《疼痛學》第三版原著:[英]PatrzckD.Wall,[加]RonaldMelzack.主譯:趙寶昌,崔秀云遼寧教育出版社2002.2.書名原名:TextbookofPain中國版本圖書館CIP數據核字(1999)第24540號)

1.1.2　納入標準 (1)符合前述MPS的診斷標準,且疼痛部位在背部。(2)病程在6個月之內。(3)年齡在20～ 50歲之間(3)熱敏灸感探查陽性。

1.1.3　排除標準 (1)合并急性軟組織損傷,頸、腰椎病,肩周炎,風濕病;(2)合并有心腦血管、肝、腎和造血系統等嚴重危及生命的原發性疾病以及精神病患者;妊娠或哺乳期婦女。

符合上述標準的30例背肌筋膜疼痛綜合征患者共30個熱敏穴,其中男9例,女21例,年齡21～ 49歲,平均31.53歲。

1.2　研究方法

1.2.1 (1)熱敏穴的查找　患者選擇舒適、充分暴露病位的體位,用點燃的純艾條在患者病痛部位,手持調控,距離皮膚3cm左右高度施行溫和灸。當患者發生擴熱(以施灸點為中心向四周擴散)、透熱(艾熱從皮膚表面向深部組織穿透)甚至循經傳熱等灸感時,此部位即為熱敏穴,用紅筆標記其位置。(2)非熱敏穴的選取:以熱敏穴的對側背部相應區域定為非熱敏穴作為對照。

1.2.2　測量原理　　　測定在電屏蔽室內進行,室溫25～30℃ ,相對濕度58%～ 68%。

        實驗線路如上圖1所示。低頻信號發生器采用JX 0- 11型低頻信號發生器。低頻段(0Hz～ 1KHz)檢流與檢壓系用日本產DJ- 830數字多用表,高頻段5KHz- 500KHz)檢流與檢壓系用JX - 16型晶體管毫伏表。相位差由異或門檢出。

當頻率為f的電信號通過被測網絡時,其電流值由微安表檢出(0Hz≤ f≤ 1KHz時)或讓該電流經過一小電阻(100歐姆)產生電壓降而被電壓表檢出后按歐姆定律求得(在5KHz≤ f≤ 500KHz時)。因此在這種頻率下的網絡阻抗的幅值即可由公式Z=U/I算出,而此時通過被測網絡的電流與其兩端外加電壓的相位差由異或門檢出。按此可測出每一頻率下被測網絡的阻抗值幅值和幅角,如此被測網絡的頻率特性曲線即可作出。

1.2.3　操作步驟及測試內容 (1)體位與皮膚清潔:受試者取俯臥位,暴露肩背部,95%的酒精棉球輕拭待測部位,十分鐘后開始測量。(2)電極安置:自制恒定壓力的Ag-AgCL乏極化濕電極。壓力定為150g,電極直徑為5ml,在測試部位垂直皮膚表面施于恒壓與皮膚接觸。電極與皮膚接觸10秒鐘讀取數值。電極防止太干燥與太濕潤,測試頻率每換三次,以生理鹽水恒量濕潤電極一次。(3)測試內容:分別在頻率為0Hz、10Hz、50Hz、100Hz、500Hz、1KHz、5KHz、10KHz、50KHz、100KHz、200KHz、500KHz等十二個頻率點上測定被測網絡的阻抗幅值與輻角。測試輸入電壓自頻率為0Hz至10KHz為1伏,自頻率為50KHz至500KHz為0.2伏。頻率0Hz時電流檢測用數字多用表直流微安檔串入電路中;頻率自10Hz至1KHz電流檢測用數字多用表交流微安檔串入電路中;頻率自5KHz、至500KHz電流檢測用晶體管毫伏表檢測與被測網絡串聯的一小電阻(116Ψ)上的電壓后由歐姆定律I=U/R計算出電流值。自頻率為10Hz至1KHz將1KΨ電阻串入電路中以取電流信號檢測相位差;自頻率為5KHz至500KHz將116Ψ小電阻串入電路以取相位差。

1.2.4　數學模型構造　參照《心經前臂區段電學網絡阻抗的波特分析》(《中國針灸》 1987年第16期,作者陳日新)方法構造數學模型[6]。對于每個被測網絡的測量數據,按阻抗幅值與頻率對數———對數坐標上和相位角對頻率在半對數坐標上作出波特圖,繼之按波特阻抗函數構造規則構造該網絡阻抗函數的數學模型,從而推斷其拓?fù)浣Y(jié)構,計算其各元件參數。

1.2.5　數據處理　對每個被測網絡的測量數據,按阻抗幅值對頻率在對數—對數坐標上和相對角對頻率在半對數坐標上作出波特圖。

(1)在對數—對數坐標上作Z(f)對f的曲線圖和漸近直線和在Υ(f)對f的曲線圖。(2)在Z(f)對f的曲線上畫出所有可能的漸近直線和在Υ(f)對f的曲線上確定所有- 450的點。(3)計算漸近線的數目讓它為M。計算- 450的點的數目,讓它為N,(4)檢查M -N= 1?若M -N= 1則繼續下一步。(5)確定在最低頻率范圍內的漸近線,讓它的斜率為m1,若m1為零,則Z1f=常數=K,則Z1(f)=Kjf;若為負,則Z1(f)=K/jf。(6)在最低的頻率上確定- 450的點,讓這個頻率是f1。(7)確定緊隨第一條漸近線的第二條漸近線,讓它的斜率為m2,確定m2比m1大或小。若大則Z2(f)=jf+f1;若小則Z2(f)= 1/(jf+ f1)。(8)在較f1更高的下一個頻率上確定第二個- 450的點,讓它對應的頻率為f2。(9)確定第三條漸近線,讓它的頻率是m3,若m3比m2大則Z3(f)=jf+ f2;若m3比m2小則Z3(f)= 1/(jf+ f2)。(10)整個網絡的阻抗函數是Z(f)=Z1(f)Z2(f)Z3(f)。

2　結果

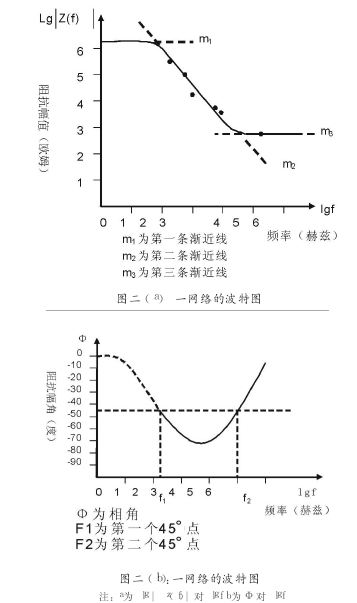

2.1　關于熱敏穴及對照點電學網絡的結構　對于每個被測網絡的數據,按阻抗幅值對頻率在對數———對數坐標上和相對角對頻率在半對數坐標上作出波特圖。繼之按波特阻抗函數構造規則構造該網絡阻抗函數的數學模型,從而推斷其拓樸結構,計算其各元件參數,結果如下:本研究30例30個熱敏穴及對照點的阻抗幅值對頻率在對數—對數坐標上和相對角對頻率在半對數坐標上的曲線形態皆如圖2(a)曲線形態。頻率自0Hz至50Hz阻抗幅值的對數值隨頻率的對數值增大而基本不變,即d{lg z(f) }/d(lgf)= 0,頻率自50Hz至100KHz阻抗幅值的對數值

隨頻率的對數值增大而減小即d{lg z(f) }/d(lgf)< 0,頻率自100KHz至500KHz阻抗幅值的對數值隨頻率的對數值增大又基本不變,即d{lg z(f) }/d(lgf)= 0。阻抗幅角對頻率在對數———對數坐標上和相對角對頻率在半對數坐標上的曲線形態皆如圖2(b)中曲線形態。

該曲線出現兩個對應幅角為- 450的頻率點f1與f2,阻抗幅值對頻率曲線的第一條漸進線位于f1以下的頻段內,第二條漸近線位于f2與f1之間,根據波特阻抗函數的構造規則,得到熱敏穴及對照點電學網絡的阻抗函數是z(f)=K(jf+ f2)/(jf+ f1)。從這個函式中我們還不容易對其結構進行辨識,因此,對其作必要的數學演算,使之成為容易分析的關系式。

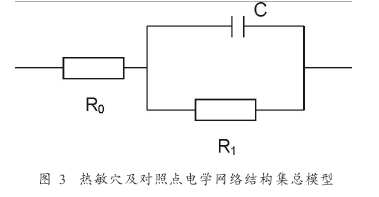

由此可知熱敏穴及對照點網絡的電學元件性質是電阻與電容。其拓樸結構是一個電阻元件R1[阻值是上式中的K(f2/f1- 1)]與一個一個電阻元件R0(阻值為上式中的K)串聯的結構。如圖3:

2.1.1　關于網絡各元件參數的計算　因為網絡的阻抗函數

網絡的各元件參數由上述計算式分別計算而獲得。

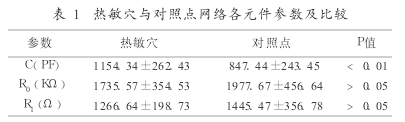

2.1.2　熱敏穴與對照點網絡各元件參數及其比較　見表1、圖4、圖5、圖6。結果表明:熱敏穴的電阻(R0與R1)比其雙側對照點電阻(R0與R1)分別較低,而電容(C)比其雙側對照點電容(C)分別較高,均有統計學上顯著性差別。

2.1.3　序貫試驗法檢驗熱敏穴較對照點呈現高電容低電阻特征在本實驗樣本中的陽性率　熱敏穴較高電容特征序貫試驗的檢驗標準如下:(1)熱敏穴的電容量高于對照點的電容量且其差值至少在對照點均數的25%以上為陽性,陽性率P≥ P1= 80%有意義;P≤ P0= 30%為無意義。(2)假陽性率α= 0.01,假陰性率β= 0.01

根據上述試驗標準P1、P0、α、β 4個值定出兩直線方程。

U:y= 2.06+ 0.561n;

L:y= - 2.06+ 0.561n;

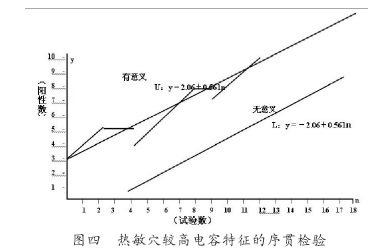

由此進行序貫檢驗,結果見圖7。結果表明:在上述檢驗標準下,熱敏穴電容較對照點的電容高的陽性率為≥ 80%。

3　討論

已有研究報道,臟腑病變時穴位處的電學特性會出現一系列的改變。張氏[7]等對40名胃竇炎患者和67名正常人6 404條穴位伏安曲線進行定性定量分析。結果顯示患者的公孫、足三里兩穴的慣性面積和伏安面積兩項指標均明顯大于正常人(P< 0.05),患者的沖陽、梁丘兩穴的慣性面積指標明顯大于正常人(P< 0.05)。楊氏[8]等研究了膽囊炎患者手術前膽經上與病癥有關穴的電學動力學特征并與健康正常人進行了對照分析,所得結果顯示:炎癥期間,陽陵泉和膽囊穴的電導和電動力學各項指標發生了顯著增加的變化,隨著炎癥的解除,各指標向正常值轉化,說明經穴電導和電位動力學各指標可以從一個方面客觀表現經絡病癥的功能。穴位熱敏是一種新發現的疾病體表反應現象,對熱敏穴位艾灸時會表現出一些奇異的灸感現象:第一是透熱,灸熱從施灸點皮膚表面直接向深部組織穿透,甚至直達胸腹腔臟器;第二是擴熱,灸熱以施灸點為中心向周圍擴散;第三是傳熱,灸熱從施灸點開始沿某一路線向遠部傳導,甚至到達病所;第四是局部不(微)熱遠部熱,施灸部位不(或微)熱,而遠離施灸的部位感覺甚熱。第五是表面不(微)熱深部熱,施灸部位的皮膚不(或微)熱,而皮膚下深部組織甚至胸腹腔臟器感覺甚熱;第六是產生其他非熱感覺,施灸(懸灸)部位或遠離施灸部位產生酸、脹、壓、重、痛、麻、冷等非熱感覺。上述灸感傳導之處,病癥隨之而緩解。如懸灸風門穴,熱脹感向肩部傳導,多年肩痛立即緩解;懸灸陽陵泉穴,熱脹感向腰部傳導,多年腰部困重緊痛感立即緩解;懸灸三陰交,熱流傳至下腹部,幾次治療后盆腔積液明顯改善;懸灸天樞穴,熱流直透腹腔,幾次治療后,多年紊亂的腸功能明顯改善。以上現象的發生有一個共同的特征,就是相關穴位對艾熱異常敏感,產生一個“小刺激大反應”(其他非相關穴位對艾熱僅產生局部和表面的熱感)。我們稱這種現象為穴位熱敏現象,這些穴位稱為熱敏穴位[1～ 4]。穴位熱敏的電學特征至今未見報道。

本研究為給予熱敏穴位被測網絡一系列不同頻率的正弦輸入而相應測出其穩態輸出,緊緊抓住輸入訊號與輸出訊號在振幅、相位差之間的的相互關系,按照波特分析程序構造了被測網絡的阻抗函數,刻劃了被測網絡的阻抗幅值與頻率的關系和阻抗幅角與頻率的關系,從電學元件的數學形式上反映了被測網絡的特定結構。本研究表明,熱敏點及其對照點的組織在皮膚上安置電極測定得到電學網絡結構是一個電阻與一個電容并聯后再與一電阻串聯的結構。這種網絡結構告訴我們,對于人體活組織電學特性來說,電阻與電容成分是兩個處于同等重要地位的電學物理量。它們從不同方面反映了活組織的微觀結構和微觀運動。同時提示我們反映穴位活動電學性質的訊息,在不同狀態下,可能從不同的網絡組成成份上表現出來。早年Cole(1933)和Barnett(1938)[9]根據他們關于在人體皮膚上相角測量的結果曾提出過皮膚組織的基本穩態等效電路模型。這個模型的結構與本實驗結果是一致的。當機體有病時,通過自主神經反射而引起皮下小動脈的血管運動神經異常興奮,以致血管收縮,使該部皮膚營養不良,毛細血管通透性增大、水腫、出血而形成半壞死層,這可能是熱敏點較高電容特征的產生機制。熱敏點具有較高電容的特征,為我們臨床客觀檢測熱敏點提供了依據。

上述結果表明熱敏穴位具有高電容的特征,為我們今后臨床客觀檢測熱敏穴和規范熱敏穴灸療提供了依據,值得進一步研究。

參考文獻

[ 1]陳日新,康明非.腧穴熱敏化艾灸新療法[M].北京:人民衛生出版社,2006:21.

[ 2]陳日新,康明非.腧穴熱敏化的臨床應用[J].中國針灸,2007,27(3):199— 202.

[ 3]陳日新,康明非.腧穴熱敏化及其臨床意義[J].中醫雜志,2006,47(12):905- 906.

[ 4]陳日新,康明非.灸之要,氣至而有效[J].中國針灸, 2008, 28(1):44- 46.

[ 5]原著:[英]PatrzckD.Wall,[加]RonaldMelzack.主譯:趙寶昌,崔秀云疼痛學[M]第3版.書名原名:TextbookofPain遼寧教育出版社,2002:2.

[ 6]陳日新,心經前臂區段電學網絡阻抗的波特分析[J].中國針灸,1987,7(6):26- 29.

[ 7]張海蒙沈雪勇王彩虹.公孫、足三里等穴伏安特性的研究[J].上海針灸雜志,1999,18(1):1- 3.

[ 8]楊文修許文勝孫化羽等.急性膽囊炎患者經穴相關特性的研究[J].生物醫學工程與臨床,1997,1(1):29- 33.

[ 9]ReichmanisMetal,LaplaceplaneanalysisofImpedanceBetweenAcu-punctmePointsH- 3andH - 4.CompMed,EastandWestInstitute forAdvancedResearchinAsianscienceandmedicine[J],1977,12

(5):289.

(收稿日期:2009-06-09)
